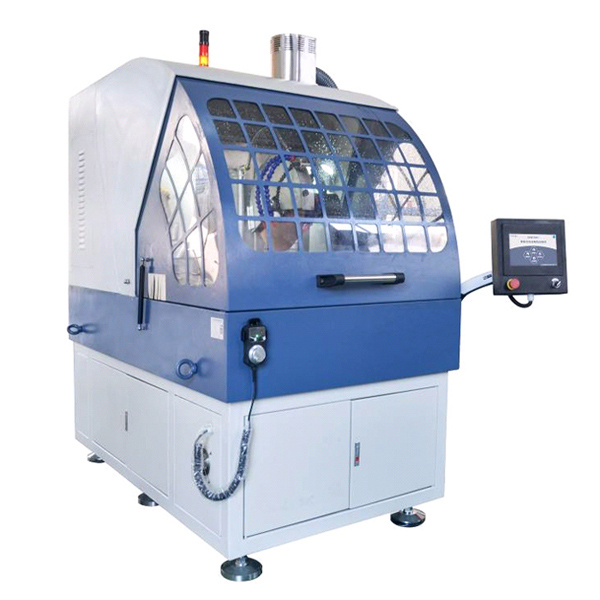

QGZ-DG1全自動導軌切割機專為導軌型工件的切割而設計，采用ABB大功率電機，施耐德電氣和三菱軟件，實現工件的高效快速切割，具有非常高的可靠性和控制能力。工件切斷后，主軸自動歸位，配合輥道輸送機，可實現不間斷切割作業。切割后的試樣表面光亮、平整，無燒傷，是切割導軌型工件的理想設備，同時適合生產加工和制樣檢驗使用。
產品特點：
主要參數：
| 型號 |
QGZ-DG1 |
|
控制方式 |
自動切割，10寸工業觸摸屏控制，也可切換到操作手柄控制 |
|
進給速度 |
1~200mm/min（建議5~12mm/min，最大速度為零負荷狀態） |
|
切割片尺寸 |
Φ400×3×Φ32mm |
|
切割平臺尺寸(X*Y) |
632×565mm |
|
Y軸行程 |
200mm |
|
Z軸行程 |
260mm |
|
最大切割截面 |
140×80mm |
|
夾具開口 |
160mm，液壓自動夾緊 |
|
主軸電機 |
ABB電機, 11kW |
|
轉速 |
500-3000 r/min |
|
進給電機 |
伺服電機 |
|
輸入電源 |
380V, 50Hz, 20A三相五線 |
|
外形尺寸 |
1860×1755×2190mm |
|
重量 |
約2500kg |
|
水箱容量 |
120L |
|
水泵流量 |
100L/min |
|
水箱尺寸 |
700×630×800mm |
|
水箱重量 |
90kg |
標準配置：
| 名稱 |
規格 |
數量 |
|
主機 |
|
1臺 |
|
水箱 |
|
1臺 |
|
切割片 |
Φ400×3×Φ32mm |
2片 |
|
切削液 |
3kg |
2桶 |
|
呆扳手 |
46# |
1把 |
|
內六角扳手 |
6mm，8mm |
2把 |
|
進水管 |
|
1根 |
|
出水管 |
|
1根 |
|
排氣管 |
|
1根 |
|
說明書 |
|
1份 |
|
合格證 |
|
1份 |
